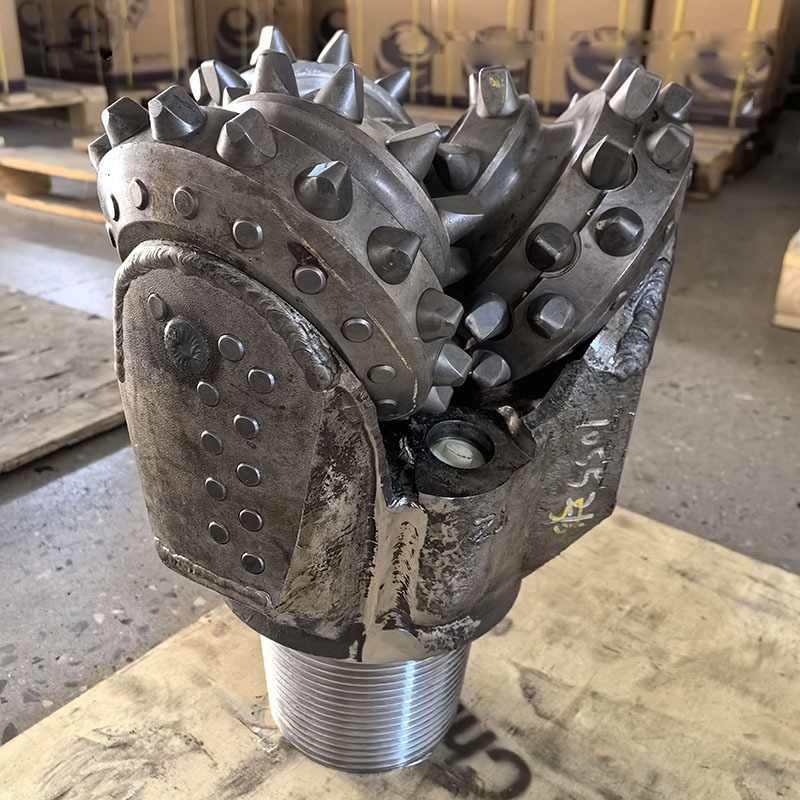

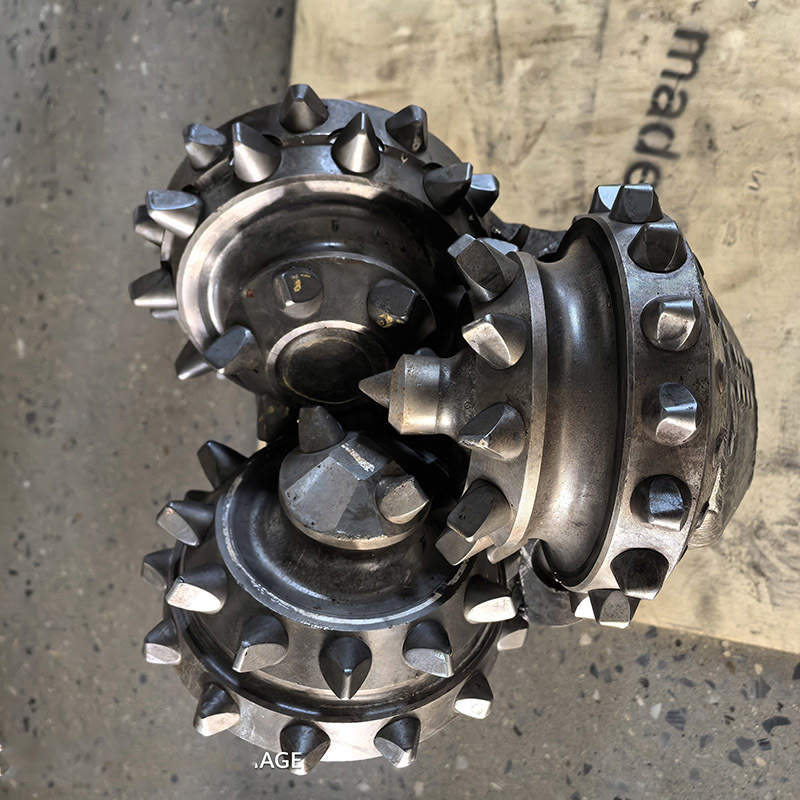

Hartmetall-Tricone-Bohrer für Hartgestein mit Verbundstoff-Dichtlager

Der Dreikegelbohrer ist ein häufig verwendetes Werkzeug in den Bereichen Ölbohren, geologische Erkundung, Bergbau usw. Er besteht hauptsächlich aus drei drehbaren Kegeln, die dem Bohrer helfen, Gesteine in der Formation zu brechen. Diese Art von Bohrer kombiniert Mehrwinkel-Schneiden und Rollzerkleinern, um den Bohranforderungen verschiedener Formationen gerecht zu werden.

Die Hauptstrukturen, aus denen ein Rollenbohrer besteht, umfassen den Bohrkörper, drei Rollen, das Lagersystem, die Düse und die Zahnflächenstruktur. Die Zähne auf dem Rollenkegel sind in zwei Typen unterteilt: Hartmetallzähne oder Stahlzähne. Der Rollenkegel wird von einer Tragstruktur getragen, die unterhalb des Körpers angebracht ist, und die Rollenkegelwelle ist im Inneren der Lagerstruktur befestigt, so dass sie Belastungen in verschiedenen Richtungen standhalten kann. Der Bohrer hat normalerweise einen Bohrflüssigkeitskanal im Inneren, der mit einer Düse versehen ist, um die Reinigungswirkung von Gesteinstrümmern zu verbessern. Während des Arbeitsprozesses treibt die Drehung des Bohrers den Rollenkegel an, sich zu drehen und mit dem Gestein in Kontakt zu treten. Unter der Einwirkung von Axialdruck und Drehung dringen die Zähne kontinuierlich in die gebrochene Gesteinsmasse der Formation ein. Nach der Zerkleinerung werden die Trümmer von der Bohrflüssigkeit aus dem Arbeitsbereich abtransportiert. Während des Rollvorgangs gibt es eine Gleitbewegung, die die Schneidkraft der Zahnfläche auf Gesteine verstärkt. Das Lagersystem ist dafür verantwortlich, den Rollenkegel zu tragen, um Bohrdruck und Drehmoment standzuhalten, und seine Leistung beeinflusst direkt die Lebensdauer des Bohrers.

• Ein Dreikegelbohrer besteht aus drei Kegeln, einer Schneidstruktur, einer Lagerstruktur, einem Verriegelungselement, einer Ölspeicher-Dichtungsvorrichtung, einer Düsenvorrichtung usw. Diese Konstruktion ermöglicht es dem Bohrer, sich an unterschiedliche geologische Bedingungen anzupassen und die Bohreffizienz zu verbessern
• Die Lagertypen von Dreikegelbohrern sind in Wälzlager und Gleitlager unterteilt, und verschiedene Lagertypen sind für unterschiedliche Bohrbedingungen und -anforderungen geeignet
• Die Dichtungstypen von Bohrern umfassen Gummidichtungen und Metalldichtungen, und die Konstruktion der Dichtungen ist entscheidend für den Schutz der Lager und die Verlängerung der Lebensdauer der Bohrer
• Die Zähne eines Dreikegelbohrers können eingelegt (Hartmetallzähne) oder gefräst (Stahlzähne) sein, und verschiedene Zahnmaterialien und Befestigungsmethoden beeinflussen die Gesteinsbrechwirkung und die Lebensdauer des Bohrers
• Um die Gesteinsbrechwirkung des Bohrers zu verbessern, wird die Zahnanordnung des Rollenbohrers während des Konstruktionsprozesses untersucht. Die optimale Zahnanordnung wird durch Berechnung der Anzahl der Bodenkontaktzähne für gleichmäßige und ungleichmäßige Zahnanordnungen bestimmt
• Die Richtung der Zahnkamm-Linie steht in engem Zusammenhang mit dem Zerkleinerungsbereich am Boden des Brunnens. Durch die Neugestaltung der Richtung der Zahnkamm-Linie kann die Zerkleinerungseffizienz am Boden des Brunnens verbessert werden
• Es wurde ein Modell für die Anzahl der Bodenkontaktzähne des Rollenbohrers erstellt und das Verteilungsmuster der Anzahl der Bodenkontaktzähne analysiert, was eine wichtige Rolle bei der Verbesserung der mechanischen Bohrgeschwindigkeit und der Verlängerung der Verschleißlebensdauer des Bohrers spielt
